Устройство видеозахвата Magewell USB Capture SDI Gen 2 (32070)

Устройство видеозахвата Magewell USB Capture SDI Gen 2 (32070)

Код товара:
Наличие: Уточняйте у менеджеров
Появились вопросы о товаре?
Получить консультацию специалиста
  • Описание
  • Характеристики
  • Аксессуары
  • Документы

Описание устройства захвата Magewell USB Capture SDI Gen 2

Magewell USB Capture SDI Gen 2 – одноканальное устройство захвата SDI видео/аудио, изготовленное в отдельном корпусе, поддерживающее разрешение до 2K (2048×2160), совместимое с Windows, Linux, macOS.

Может захватывать следующие сигналы:

  • SD/HD/3G/2K SDI + встроенное аудио

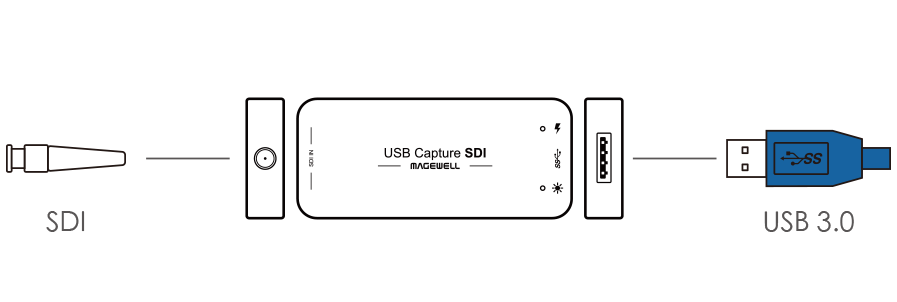

Интерфейсы Magewell USB Capture SDI Gen 2

Интерфейсы Magewell USB Capture SDI Gen 2

Основные функции Magewell USB Capture SDI Gen 2

Поддержка разрешения 2K/60 Гц
Поддержка разрешения 2K/60 Гц
Совместимо с Windows
Совместимо с Windows
Совместимо с Linux
Совместимо с Linux
Совместимо с Mac OS X
Совместимо с Mac OS X
Поддержка Plug and Play
Поддержка Plug and Play
Поддержка протокола UVC
Поддержка протокола UVC
Масштабирование вверх/вниз 1080/720
Масштабирование вверх/вниз 1080/720
Поддержка деинтерлейсинга
Поддержка деинтерлейсинга
Настройки изображения
Настройки изображения
Различные цветовые пространства вывода
Различные цветовые пространства вывода
Обновление прошивки
Обновление прошивки
Совместимость с программным обеспечением
Совместимость с программным обеспечением
Возможность работы нескольких устройств на одном хосте
Возможность работы нескольких устройств на одном хосте
Непрерывная работа в режиме 24 x 7
Непрерывная работа в режиме 24 x 7
1 год гарантии
1 год гарантии
Поддерживаемые ОС
  • Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
  • Linux (Ubuntu 12.04–16.10, CentOS 7)
  • OS X 10.9–10.11
  • macOS 10.12
  • Chrome OS
Поддерживаемые API Windows
  • DirectShow
  • Wave API/DirectSound/WASAPI
Linux
  • V4L2
  • ALSA
OS X/macOS
  • QuickTime
  • AV Foundation
Поддерживаемое ПО
  • VLC
  • VirtualDub
  • OBS
  • xSplit
  • vMix
  • VidBlaster
  • Wirecast
  • Microsoft Media Encoder
  • Adobe Flash Media Encoder
  • Любое другое программное обеспечение для кодирования / потоковой передачи DirectShow, V4L2, QuickTime
Входные интерфейсы MCX
  • SD/HD/3G SDI
Интерфейс подключения к компьютеру USB 3.0
  • Совместимо с USB 2.0
  • Совместимо с USB 3.1 Gen 1
Функции ввода
  • Поддержка разрешения входного видеосигнала до 2048 × 2160 пикселей
Функции SDI
  • Встроенный кабельный эквалайзер, поддерживающий длину кабеля до 140 м для сигналов 3G-SDI
  • Поддержка стандартов SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS
  • Поддержка режима 2K (2048 × 1080)
  • Поддержка выборки RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
  • Поддержка 10/12-битной глубины цвета. Поддержка извлечения идентификатора полезной нагрузки SMPTE 352
  • Поддержка до 2-х (моно) аудиоканалов на частоте 48 кГц
  • Поддержка извлечения информации о звукообразовании и данных о состоянии канала
  • Ограниченная поддержка 3Gb-DS: можно захватить только первый поток
  • Ограниченная поддержка для захвата первой линии связи двухканальных интерфейсов:
  • YCbCr 4:2:2 10-бит 1080p 50/59.94/60: захватывается как 1080i 50/59.94/60
  • YCbCr 4:4:4 10-бит: захватывается как 4:2:2
  • RGB 4:4:4: суб-выборка R/B
Форматы видеозахвата
  • Поддержка захвата изображения разрешением до 2048 × 2160 пикселей
  • Поддержка частоты кадров захвата до 120 кадров в секунду, фактическая частота кадров захвата может быть ограничена полосой пропускания USB и внутренней рабочей частотой. Типичные частоты кадров захвата на контроллере Intel USB 3.0 следующие:
    • 1920 × 1080 YUY2 (до 70 кадров в секунду)
    • 1920 × 1080 RGB24 (до 60 кадров в секунду)
  • Поддержка YUY2 и UYVY 4:2:2 8-бит
  • Поддержка RGB24 и RGB32 4:4:4 8-бит
  • Формат захвата по умолчанию - YUY2. Дополнительный формат захвата можно установить с помощью USB Capture Utility.
Возможности видеообработки
  • Видеопроцессоры с пропускной способностью 160 Мпикселей/с
  • Обрезка видео
  • Масштабирование видео
  • Деинтерлейсинг видео
    • Слияние
    • Слить верхнее и нижнее поле
    • Только верхнее поле
    • Только нижнее поле
    Преобразование пропорций видео
    • Автоматический или ручной выбор входного формата
    • Автоматический или ручной выбор коэффициента захвата
    • Три режима преобразования пропорций: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
    Преобразование цветового формата видео
    • Автоматический или ручной выбор входного цветового формата и диапазона квантования
    • Автоматический или ручной выбор формата захвата, диапазона квантования и диапазона насыщения
    • Поддержка форматов RGB, YCbCr 601, YCbCr 709
    • Поддержка ограниченного или полного диапазона квантования
    • Поддержка ограниченного, полного и расширенного диапазона насыщенности
  • Преобразование частоты кадров видео
  • Отражение по вертикали и по горизонтали
Поддержка нескольких устройств на одном компьютере
  • Поддержка подключения нескольких USB-устройств к одной системе
  • Поддержка установки серийного номера устройства в качестве имени устройства, отображаемого в системе, с помощью утилиты USB Capture
SDK
  • SDK USB Capture обеспечивает различные функции, включая извлечение состояния сигнала, конфигурацию захвата и т. д.
Обновление прошивки
  • Одновременно можно обновлять несколько карт в одной системе
Светодиодный индикатор
  • Светодиоды состояния показывают рабочее состояние каждого канала: холостой ход, входной сигнал заблокирован, сбой в памяти или неудача конфигурации FPGA.
Форма и размеры
  • 92,2 мм (L) x 40,2 мм (W) × 12,3 мм (H)
Аксессуары
  • Кабель USB 3.0
  • Кабель MCX на SDI
Потребляемая мощность
  • Максимальный ток при 5 В: ~ 0.5 A
  • Максимальная потребляемая мощность: ~ 2.5 Вт
Условия окружающей среды
  • Рабочая температура: от 0 до 50°C
  • Температура хранения: от -20 до 70°C
  • Относительная влажность: от 5% до 90% без конденсации
